应用实例：防爆对应（Type n/e）型号

介绍MONITOUCH V9系列 V9xxxixD-U800

关于防爆

什么是防爆电气设备?

在会有可燃性气体或发火性气体的环境下必须使用防爆电气设备。

*1 国际电工委员会（IEC）是个组织推动电气工程和电子工程领域中的国际标准化。
2025年3月的时候世界上89个国家已加入它。
https://www.iec.ch/dyn/www/f?p=103:5:0

什么是危险区域?

根据IEC60079，危险场所因爆炸风险而可区分为如下3个：

0区 (Zone 0)	可燃性气体连续存在之场所／例如易燃性液体的液面上等
1区 (Zone 1)	可燃性气体可能存在之场所／例如气体或蒸气排除口或注入开口部附近
2区 (Zone 2)	容器劣化或不正常操作时泄漏之场所，邻近1区

MONITOUCH V9系列 防爆对应型号 ^*2

产品阵容

MONITOUCH V9系列（防爆对应型号）适合于国际标准IECEx、ATEX（欧盟防爆标准）、台湾TS认证以及韩国KCS认证 ^*3.

*2	安装在具有适当防爆结构的防爆标准认定机箱中，例如 Ex ec IIC Gc、Ex eb IIC Gc、Ex nA IIC Gc等。
*3	每个国家可能有自己的认证制度（防爆、EMC等）。在使用产品之前， 请确认各国的认证制度。

防爆标准讲解

MONITOUCH V9（防爆对应型号）按照防爆标准的定义如下标示 :

Ex nA IIc T5 Gc

Ex ec IIc T5 Gc

标记	内容	说明
Ex	表示保护结构的标记	表示符合防爆防护结构，必须标注 Ex。
nA	防护结构种类	无火花防爆结构。设备在正常运行中不会产生电弧或火花作为点燃源。
ec		增安型防爆结构。无火花设备，通过抑制温升与加强绝缘来提升安全性。
IIc	气体环境组别	适用于非矿山的爆炸性气体环境（如工厂），且可用于爆炸等级 3 以下的爆炸性气体环境。
T5	温度等级	表面最高温度不超过100℃，可用于爆炸性气体自燃点高于100℃的环境。
Gc	设备保护等级(EPL)	具有强化保护等级的设备，可用于 Zone 2（2区危险区域）。

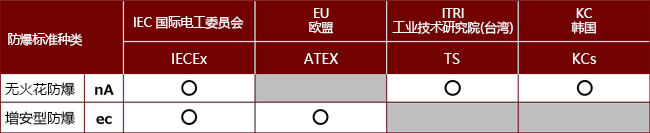

・各防爆标准对应的防护结构

需要防爆结构的行业

石油 · 天然气行业	制药 · 化学工业
- 石油 · 天然气精炼厂	- 制药厂
- 石油联合工厂	- 涂料厂
- 天然气储存槽	- 化肥厂
- 石油 · 天然气供应设施	- 洗涤剂 · 肥皂厂
- 石油 · 天然气发电站
制造业	半导体
- 橡胶产品制造厂	半导体制造厂
- 汽车制造厂	- 清洗制程
- 塑胶产品制造厂	- 成膜制程
- 印刷厂	- 光阻制程
	- 蚀刻制程
	- 光阻剂去除制程
	等等

另外，由于存在或贮存挥发性溶剂而有会发生可燃性气体之虞的地方等，在各种各样的场所需要
使用防爆设备。

MONITOUCH V9系列（防爆对应型号）的注意事项

- 安装角度为90度。
- 无法使用音频输出接口（2区之外可以用）。
- 将V9120iSD-U800安装在设备上时需要使用8个固定金属件（标准类型是4个）。

MONITOUCH 应用实例的介绍

无纸化

PDF文件输出功能 (扩张数据表打印功能)

-	可将预先制作的打印格式以PDF文件方式保存到SD卡里。
-	在打印格式上，除了PLC的数值以外，还可以放置图表、图片等。
-	可以将刚刚输出的一页保存在已有的PDF文件上。也可以直接通过网络打印机来打印出来。

MONITOUCH EXPRESS 第70号 V9系列 数据传送服务的介绍
MONITOUCH EXPRESS 第92号 通过以PDF输出数据表来改善运用
MONITOUCH EXPRESS 第94号 V9系列 支援网络打印机

用平板监视

VNC服务器功能

-	VNC服务器功能是所有V9型号都标配的。用户无需追加购入任何许可证。
-	将VNC客户端App安装在平板上，即使人在远隔的地方也就可以在平板上显示跟V9相同的画面， 进行监视与操作（也可以设定为禁止操作）。

MONITOUCH EXPRESS 第121号 多台V9之间进行远程监视实例的介绍

远程监视

VPN服务器功能

-	在本体中标配VPN路由器功能。
-	能实现「方便」、「廉价」、「安全」的远程监视。
-	如果使用路由功能的话，也可以远程访问到通过Ethernet来与V9系列连接的PLC等各种机器。

MONITOUCH EXPRESS 第48号 远程访问服务 第1卷
MONITOUCH EXPRESS 第50号 远程访问服务 第2卷
MONITOUCH EXPRESS 第77号 介绍有效于维护工作效率化的远程维护
