可编程操作显示器TECHNOSHOT系列之TS1000Smart系列产品信息页

超宽显示屏便于浏览信息

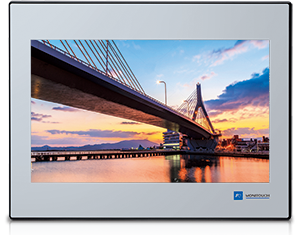

TS1100Si

  • 10.2 inches
  • WVGA
  • 64K Coloers
  • TFT
  • LED Backlight
  • 3ch Serial [D-sub 9x2]
  • USB Master/Slave
  • LAN 1CH
  • CE
  • KC
  • UL
　　

High-performance model WVGA 65,536 colors

  • 产品规格
  • 外形图
  • 系统构成

一般规格

TS1100Si
本体 画面尺寸 10.2 英寸宽屏
显示设备 TFT 彩色
分辨率 800 × 480 点
显示颜色 65,536 色
背光灯 LED
触摸开关 模拟电阻膜方式
相符规格 CE / KC / UL / cUL
用户存储器 FROM 26 MB
SRAM 128 KB
外部接口 COM1
D-Sub9 针(凹)		 RS-422/RS-485(4线式/2线式)
数据长度: 7、8 位　奇偶: 偶数、奇数、无　停止位: 1、2 位
传输速度: 4800,9600,19200,38400,57600,76800,115200,187500*1 bps
COM2/COM3
D-Sub9 针(凸)		 COM2:RS-232C COM3: RS-422/RS-485(2线式)
数据长度: 7、8 位　奇偶: 偶数、奇数、无　停止位: 1、2 位
传输速度: 4800,9600,19200,38400,57600,76800,115200 bps
Ethernet 1 ch
USB-A 1 ch
USB mini-B 1 ch
电源 电压容许范围 24 V DC ± 10 %
消耗效率
(最大额定)		 12W 以下
物理环境 使用环境温度 0 - 50°C*2
使用环境湿度 85％RH 以下(无结露)*2
污染度 2
使用高度 海拔高度2,000m 以下
使用大气环境 无腐蚀性气体、无大量灰尘(无导电性灰尘)
保存环境温度 -10 - 60°C*2
保存环境湿度 85％RH 以下(无结露)*2
安装条件 保护结构 门板前面 IP65 相当(使用防水密封垫*3 时)、IP40 相当(未使用防水密封垫*3 时)
后盖 IP20 相当
外形尺寸
W × H × D		 266.8 × 206.8 × 38.0 mm
面板开孔尺寸 257.0 × 199.0 (+0.5/-0)mm
外壳颜色 黑色
  • *1 仅Siemens 公司MPI/PPI 通讯支持187,500bps。
  • *2 可能会导致故障，请在湿球温度39℃以下使用。
  • *3 选配件。

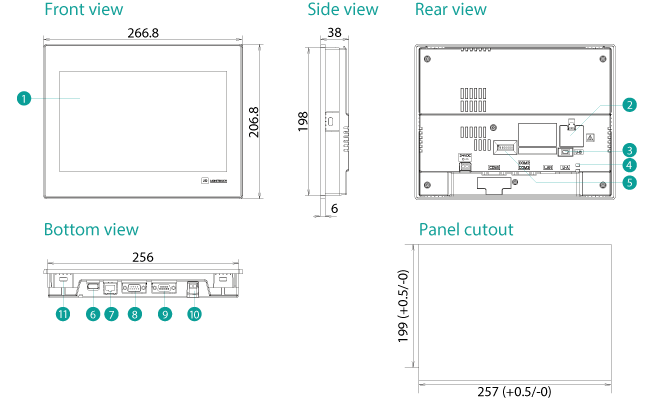

TS1100Si外形图

外形图&各部名称

单位 : mm

　
各部名称
  1. 1显示器
  2. 2电池
  3. 3USB mini-B (U-B)
  4. 4USB cable retention
  5. 5Dip switch
  6. 6USB-A (U-A)
  1. 7Ethernet port 100BASE-TX/10BASE-T 用连接器 (LAN)
  2. 8RS-232C/RS-422/RS-485 通信用连接器 (COM2/COM3)
  3. 9RS-422/RS-485 通信用连接器 (COM1)
  4. 10电源输入端子座
  5. 11安装孔

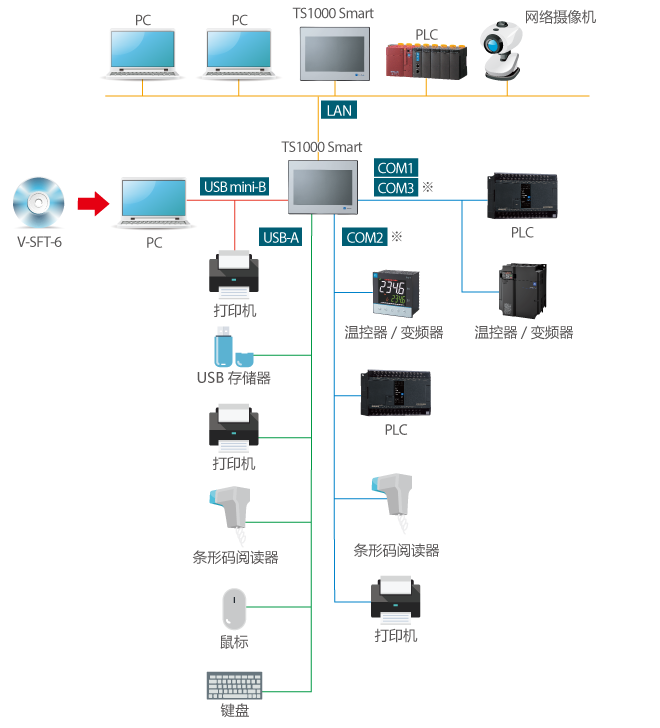

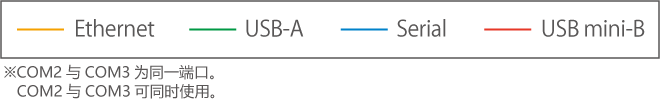

TS1100Si系列的系统构成

TS1100Si

TS1000S
